1 从全连接到卷积

3 多层感知机非常适合处理表格数据. 但是如果是一张图片, 每个像素作为一个参数, 那参数量超乎寻常. 此外, 对于图像识别, 我们需要一些额外的要求:

1. 平移不变性 (translation invariance): 不管检测对象在图片哪个位置, 网络应该给出相似的反应
2. 局部性 (locality): 网络前几层只关心图像的局部区域, 并最后把局部特征进行聚合.

1.1 多层感知机的限制

记多层感知机的输入为二维图像 ${\displaystyle X}$, 隐藏表示为 ${\displaystyle H}$ (有相同的形状的张量). 用 ${\displaystyle [X{]}_{i,j},[H{]}_{i,j}}$ 表示 ${\displaystyle (i,j)}$ 处的像素, 用四阶权重张量 ${\displaystyle W}$ 作为参数, ${\displaystyle U}$ 作为偏置. 则全连接层为 $$\begin{array}{rl}[H{]}_{i,j}& =[U{]}_{i,j}+\sum _{k,l}[W{]}_{i,j,k,l}[X{]}_{k,l}\\ & =[U{]}_{i,j}+\sum _{a,b}[V{]}_{i,j,a,b}[X{]}_{i+a,j+b},\end{array}$$

(进行了下标的替换).
因此,

• 平移不变性表示为 ${\displaystyle V,U}$ 不依赖 ${\displaystyle (i,j)}$ 的值, 也即 ${\displaystyle [V{]}_{i,j,a,b}=[V{]}_{a,b}}$, ${\displaystyle U}$ 是常量. 因此 $$[H{]}_{i,j}=U+\sum _{a,b}[V{]}_{a,b}[X{]}_{i+a,j+b}.$$ 这就是 卷积 (convolution). W 哦们使用 ${\displaystyle [V{]}_{a,b}}$ 对 ${\displaystyle (i,j)}$ 附近的像素 ${\displaystyle (i+a,j+b)}$ 加权得到 ${\displaystyle [H{]}_{i,j}}$.
• 局部性表示为在距离 ${\displaystyle (i,j)}$ 很远的地方直接让权重为零, 也即 $$\begin{array}{}\text{(1.1)}& [H{]}_{i,j}=U+\sum _{a=-\mathrm{\Delta }}^{\mathrm{\Delta }}\sum _{b=-\mathrm{\Delta }}^{\mathrm{\Delta }}[V{]}_{a,b}[X{]}_{i+a,j+b}.\end{array}$$

(1.1) 称为一个卷积层, ${\displaystyle V}$ 被称为一个卷积和.

1.2 卷积

在数学上, 两个函数 (${\displaystyle f,g:{\mathbb{R}}^d\to \mathbb{R}}$) 的卷积被定义为 $$(f\ast g)(x)=\int f(z)g(x-z)\mathrm{d}z.$$ 离散情况: $$(f\ast g)(x)=\sum _{a}f(a)g(i-a).$$ 在二维情况, $$(f\ast g)(i,j)=\sum _a\sum _{b}f(a,b)g(i-a,j-b).$$

1.3 通道

图像的每个像素都包含了三个通道 (RGB), 因此图像实际上是一个三维张量 (例如 ${\displaystyle 1024\times 1024\times 3}$), 因此将索引记为 ${\displaystyle [X{]}_{i,j,k}}$, 卷积也变成 ${\displaystyle [V{]}_{a,b,c}}$.
因此, ${\displaystyle H}$ 也最好变成三维张量, 也即我们学习一组(而非一个) 隐藏表示, 例如一些通道学习边缘, 一些通道学习纹理.
为了更好的支持输入 ${\displaystyle X}$ 和隐藏表示 ${\displaystyle H}$ 的多个通道, 在 ${\displaystyle V}$ 中添加第四个坐标: ${\displaystyle [V{]}_{a,b,c,d}}$. 此时 $$\begin{array}{}\text{(1.2)}& [H{]}_{i,j,d}=\sum _{a=-\mathrm{\Delta }}^{\mathrm{\Delta }}\sum _{b=-\mathrm{\Delta }}^{\mathrm{\Delta }}\sum _c[V{]}_{a,b,c,d}[X{]}_{i+a,j+b,c}.\end{array}$$

2 图像卷积

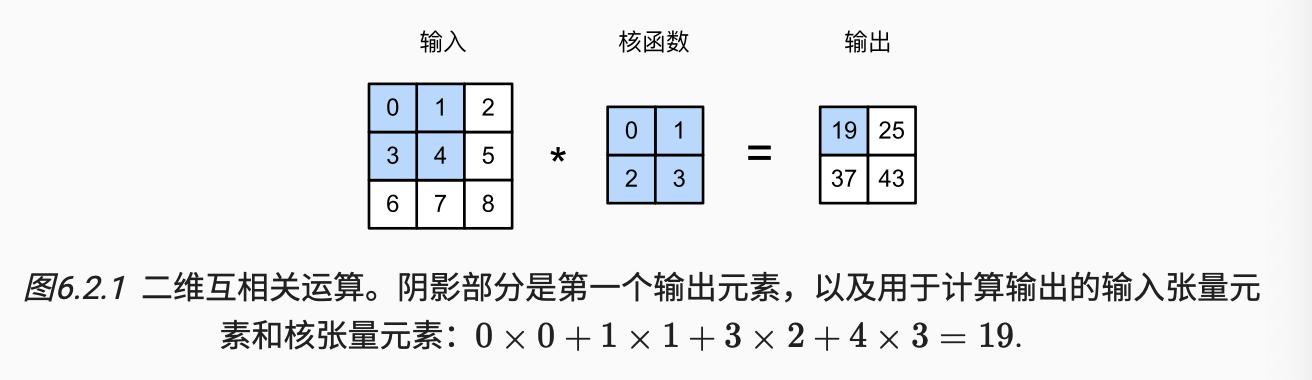

2.1 互相关运算

暂时忽略通道, 只考虑二维图像.

想象一个卷积核在输入上到处扫描, 由于边界的影响, 输出尺寸会略小于输入尺寸. 如果输入为 ${\displaystyle n_h\times n_w}$, 卷积核尺寸为 ${\displaystyle k_h\times k_w}$, 则输出尺寸为 ${\displaystyle (n_h-k_h+1)\times (n_w-k_w+1)}$.

import torch
from torch import nn

def corr2d(X, K):
    h, w = K.shape
    Y = torch.zeros((X.shape[0] - h + 1, X.shape[1] - w + 1))
    for i in range(Y.shape[0]):
        for j in range(Y.shape[1]):
            Y[i, j] = (X[i:i+h, j:j+w] * K).sum()
    return Y

2.2 卷积层

class Conv2D(nn.Module):
    def __init__(self, kernel_size):
        super().__init__()
        self.weight = nn.Parameter(torch.rand(kernel_size))
        self.bias = nn.Parameter(torch.zeros(1))

    def forward(self, x):
        return corr2d(x, self.weight) + self.bias

2.3 卷积核

对于一张 (二维) 黑白图像:

tensor([[1., 1., 0., 0., 0., 0., 1., 1.],
        [1., 1., 0., 0., 0., 0., 1., 1.],
        [1., 1., 0., 0., 0., 0., 1., 1.],
        [1., 1., 0., 0., 0., 0., 1., 1.],
        [1., 1., 0., 0., 0., 0., 1., 1.],
        [1., 1., 0., 0., 0., 0., 1., 1.]])

tensor([[ 0.,  1.,  0.,  0.,  0., -1.,  0.],
        [ 0.,  1.,  0.,  0.,  0., -1.,  0.],
        [ 0.,  1.,  0.,  0.,  0., -1.,  0.],
        [ 0.,  1.,  0.,  0.,  0., -1.,  0.],
        [ 0.,  1.,  0.,  0.,  0., -1.,  0.],
        [ 0.,  1.,  0.,  0.,  0., -1.,  0.]])

这个核只能检测垂直边缘.

对于更复杂的卷积核, 如何不靠手动来设计滤波器？我们通过输入输出、梯度下降来进行学习.

conv2d = nn.Conv2d(1,1, kernel_size=(1,2), bias=False)
#一个二维卷积层, 有1个输出通道, 有形状为(1,2)的卷积核

X = X.reshape((1, 1, 6, 8)) #批量大小, 通道, 高度, 宽度
Y = Y.reshape((1, 1, 6, 7))
lr = 3e-2 #learning rate

for i in range(10):
    Y_hat = conv2d(X)
    l = (Y_hat - Y) ** 2
    conv2d.zero_grad()
    l.sum().backward()
    conv2d.weight.data[:] -= lr * conv2d.weight.grad
    if (i+1) % 2 == 0:
        print(f'epoch {i+1}, loss {l.sum():.3f}')

3 填充 步幅

为了解决卷积丢失像素的问题, 我们可以在输入的边缘填充一些 0. 假设填充的行、列卫 ${\displaystyle p_h,p_w}$, 则输出尺寸变为 $$(h_h-k_h+p_h+1)\times (n_w-k_w+p_w+1).$$
很多时候为了输入输出相同, 设置 ${\displaystyle p_h=k_h-1,p_w=k_w-1}$.

如果 ${\displaystyle k_h}$ 是奇数, 在高度两侧填充 ${\displaystyle p_h/2}$ 行; 否则, 可以考虑一侧 ${\displaystyle \lfloor p_h/2\rfloor }$, 另一侧 ${\displaystyle \lceil p_h/2\rceil }$. 因此一般卷积核的尺寸都会选择奇数.

而如果每次移动的步幅不为 1, 也会影响输出的尺寸. 假设垂直步幅为 ${\displaystyle s_h}$, 水平步幅为 ${\displaystyle s_w}$ 时, 输出形状为

4 多输入输出通道

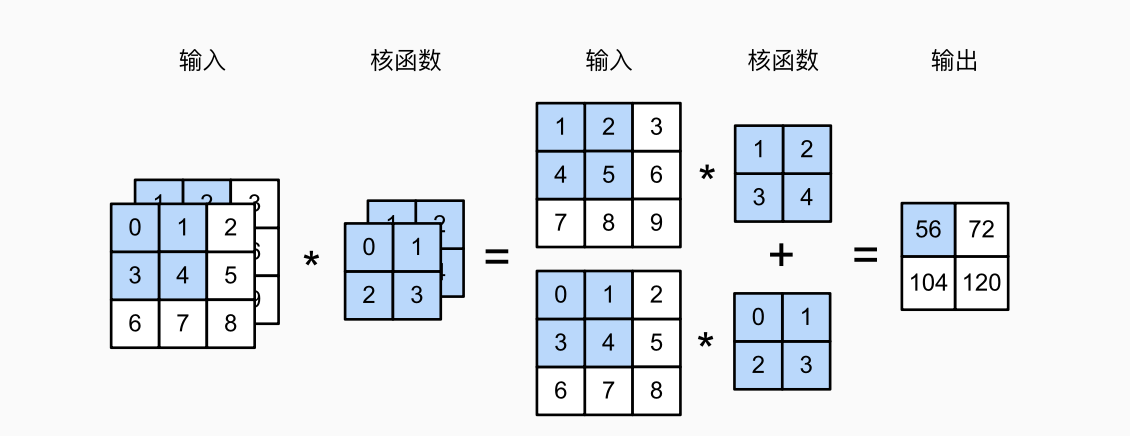

4.1 多输入通道

当图像有多个通道, 卷积核也需要有多个通道, 他们分别进行卷积运算, 然后对通道求和得到二维张量.

def corr2d_multi_in(X, K):
    return sum(corr2d(x, k) for x, k in zip(X, K))

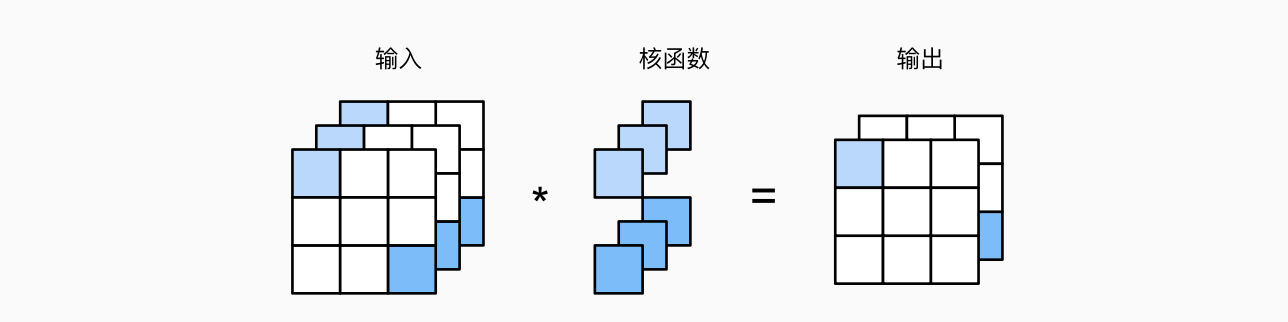

4.2 多输出通道

输入、输出通道分别为 ${\displaystyle c_i,c_o}$, 为每一个输出通道创建一个 ${\displaystyle c_i\times k_h\times k_w}$ 的卷积核张量, 这样卷积核的形状为 ${\displaystyle c_i\times c_o\times k_h\times k_w}$:

def corr2d_multi_in_out(X, K):
    return torch.stack([corr2d_multi_in(X, k) for k in K], 0)
    #对第0个维度迭代

4.3 x1 卷积层

它的唯一计算发生在通道上.

5 汇聚层/池化层

在卷积层我们学习了图像的局部特征, 现在通过 汇聚层(pooling,池化层) 将各种信息汇总到图像整体上.

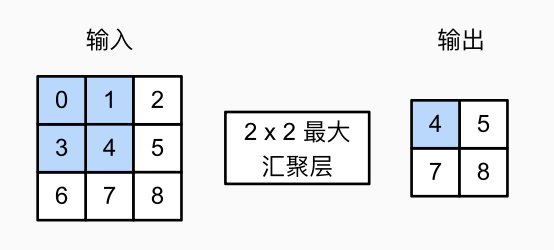

以最大汇聚层为例. 事实上它们和卷积类似, 但是操作是确定性的(取最大值, 或者平均值), 不依赖卷积核之类的具体参数.

同样有填充和步幅.
汇聚层只会在每个通道单独运算, 不会对通道进行汇总, 因此输入输出的通道数相同.

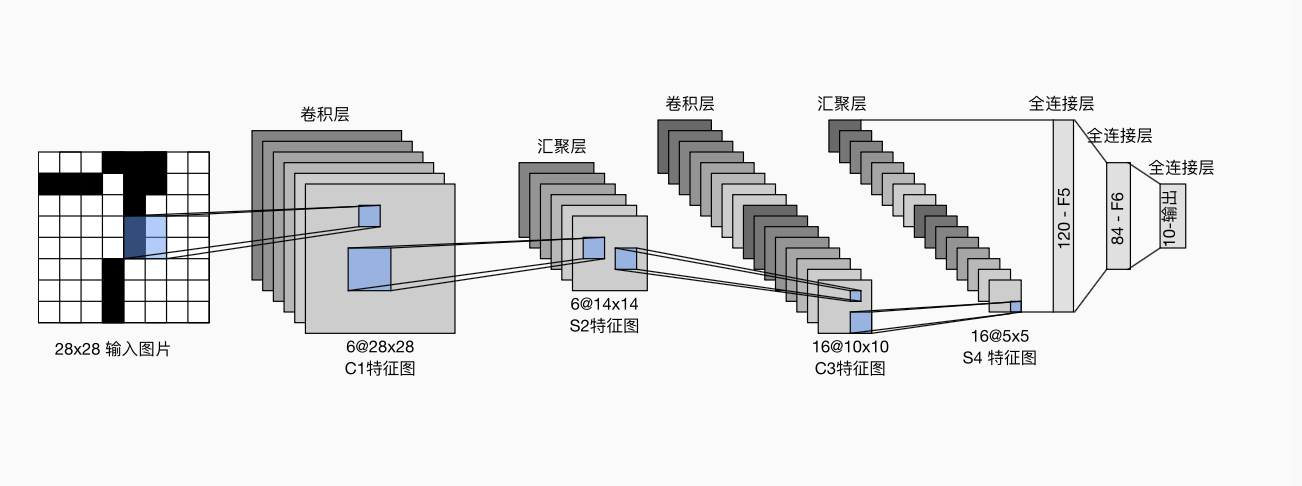

6 卷积神经网络 (LeNet)

也即:

• 输入图片 (28x28)
• 5x5 卷积层 (6), 填充 2
• 2x2 平均汇聚层, 步幅 2
• 5x5 卷积层 (16)
• 全连接层 (120)
• 全连接层 (84)
• 全连接层 (10)

net = nn.Sequential(
    nn.Conv2d(1, 6, kernel_size=5, padding=2), nn.Sigmoid(),
    nn.AvgPool2d(kernel_size=2, stride=2), #池化层
    nn.Conv2d(6, 16, kernel_size=2, stride=2),
    nn.Flatten(),
    nn.Linear(16*5*5, 120), nn.Sigmoid(),
    nn.Linear(120, 84), nn.Sigmoid(),
    nn.Linear(84, 10)
)
